Gebädeaufmaß und Bestandspläne

Leistungsbeschreibung: Gebäudeaufmaß und Erstellung der Bestandspläne

1. Aufmaß

• Durchführung eines präzisen 3D-Laserscans mit Leica RTC360 (High-Speed-Scanner, automatische Registrierung mittels VIS-Technologie).
• Erstellung einer vollständigen Punktwolke des Gebäudes (Innen- und Außenbereiche je nach Projektumfang).
• Sicherstellung der Genauigkeit durch gezielte Setzung von Standpunkten, Referenzpunkten und Kontrollmessungen.

2. Datenaufbereitung

• Import und Vorverarbeitung der Punktwolke mit Scalypso:
  • Filterung und Reduktion der Punktwolke zur besseren Performance.
  • Segmentierung und Extraktion relevanter Gebäudeelemente (Wände, Decken, Öffnungen, Dächer).
  • Transformation und Referenzierung in das gewünschte Koordinatensystem.

3. Erstellung der Bestandspläne

• Übertragung der aufbereiteten 3D-Daten in Allplan 2025.

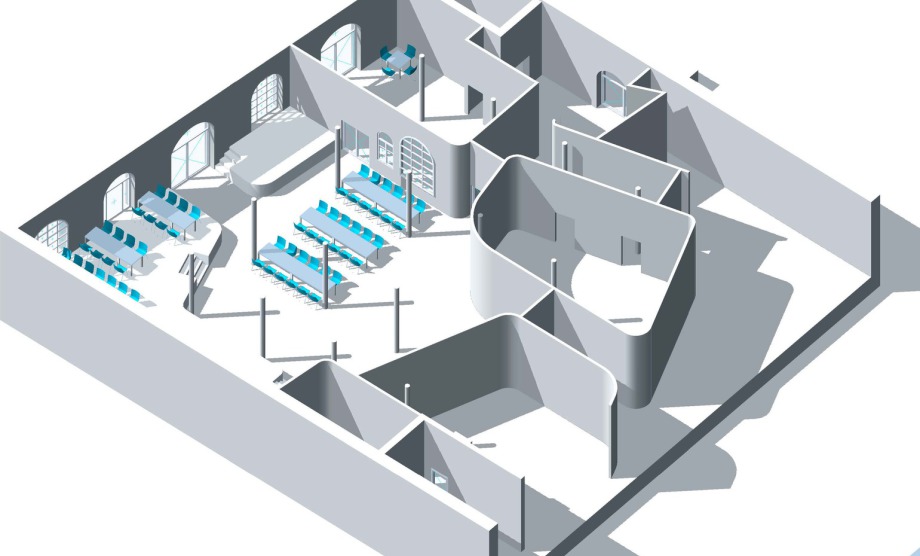

• Modellierung des digitalen Gebäudemodells (2D/3D je nach Auftraggeberwunsch).
• Erstellung folgender Planunterlagen nach DIN 1356:
  • Grundrisse (maßstäblich, mit Raumbezeichnungen und Flächenangaben)
  • Ansichten
  • Schnitte
• Optional: Übergabe eines 3D-BIM-Modells zur Weiterverarbeitung in Allplan (inkl. IFC-Schnittstelle).

4. Ergebnisse / Deliverables

• Digitalisierte Bestandspläne im DWG/DXF/PDF-Format
• Optional: 3D-BIM-Modell (Allplan 2025, IFC)
• Punktwolke als Referenzdaten (E57 oder RCP/RCS)
